SOLIDWORKS xDesign R2025x FD03 핵심 업데이트

2025년 7월 3일, Chris Pagliarini는 브라우저 기반 CAD 솔루션인 SOLIDWORKS xDesign의 최신 기능 업데이트 R2025x FD03을 공식 발표했습니다.

이번 업데이트는 2D 작성 기능부터 XR 리뷰, 생성형 도면 뷰까지 폭넓은 영역에서 기능성과 사용자 경험을 대폭 향상시켰습니다.

⚙️ 1. 2D 작성 기능 대폭 강화

기존에는 MBD 기반으로 3D에서만 단면 뷰를 생성한 뒤 도면에 배치하는 방식이었다면,

이제는 전통적인 2D 작성 방식으로 단면 뷰(Section View)와 상세 뷰(Detail View)를 도면 시트에서 직접 작성할 수 있게 되었습니다.
이 기능은 많은 설계자들이 익숙한 도면 작성 패턴을 지원하며, 단면선과 크롭 서클을 통해 부모 3D 뷰에도 연동되어 모델 기반 해석과 커뮤니케이션 효율성을 높여줍니다.
이 덕분에 2D와 3D 간 부모-자식 뷰 관계를 단일 소스에서 관리할 수 있고, 기존 MBD만으로는 부족했던 2D 도면 해석 편의성이 크게 향상됩니다.

⚙️ 2. 생성형 도면 뷰 (Generative Drawing Views BETA)

AI 기반의 Generative Drawing Views 기능도 베타로 추가되었습니다.

Sheet Command의 새 옵션을 통해 시트를 생성할 때 자동으로 정투상 뷰, 등각 뷰 등 표준 뷰를 3D 모델로부터 추출하고 배치할 수 있습니다.
수동으로 뷰를 일일이 배치하던 기존 방식 대비 설계자의 반복 작업을 크게 줄여 설계 생산성을 높여줍니다.

생성된 뷰는 시트에 적절한 스케일과 위치로 자동 배치되어 추가적인 수작업 정렬을 최소화할 수 있습니다.

⚙️ 3. 생성형 홀 콜아웃 (Generative Hole Callouts)

기존에는 xDesign의 Hole 기능으로 만들어진 홀에만 콜아웃을 작성할 수 있었으나, 이제는 가져온 STEP, SLDPRT 파일 같은 비네이티브 형상에도 정확한 홀 콜아웃을 AI가 자동으로 생성합니다.
단순 원통형 홀뿐 아니라 카운터보어 홀 등 다양한 형상을 인식해 치수를 부여하므로, 레거시 데이터 활용도가 향상됩니다. 이는 가져온 형상을 빠르게 문서화할 수 있는 큰 장점입니다.

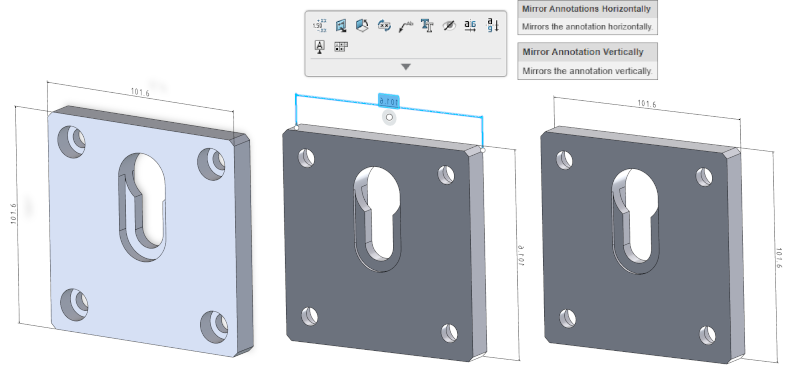

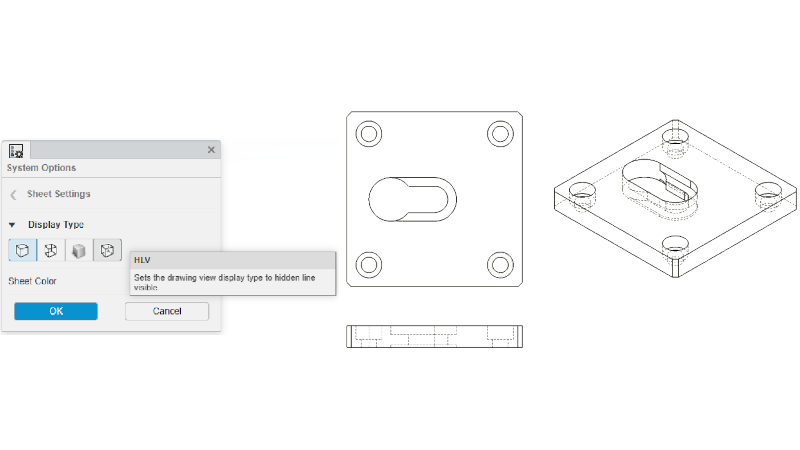

⚙️ 4. Hidden Lines Visible (HLV) 모드

많은 사용자들이 요청한 **HLV 모드(숨겨진 선 표시)**가 이번에 도입되었습니다.

이 모드를 사용하면 실형상에 가려진 내부 형상을 점선으로 표시할 수 있어, 별도로 단면을 만들지 않아도 내부 구조를 쉽게 확인할 수 있습니다.
복잡한 모델에서 불필요한 단면 작성 없이도 도면 해석성을 확보할 수 있어, downstream 설계 협업과 검토 과정이 더 효율적입니다.

⚙️ 5. XR 디자인 리뷰 기능 업그레이드

지난 릴리스에서 발표된 XR(확장 현실) 기능은 VR/AR 환경에서 설계를 시각화할 수 있는 기능이었습니다.

이번에는 Grab Skill과 Hide Skill이 추가되어 사용자가 컴포넌트를 회전, 스케일 조정, 고정하거나 필요 시 일부 컴포넌트를 숨겼다가 다시 전체 표시할 수 있게 되어 가상 리뷰 중 상호작용성이 향상되었습니다.

⚙️ 6. 서브디비전 모델링 – 비율 정렬(Align to Sketch Proportional)

서브디비전 모델링에서도 사용자 입력과 메시 간 비율 정렬 기능이 새롭게 추가되었습니다.

Align to Sketch 기능에서 Proportional 옵션을 활성화하면 선택한 메시 엔티티가 스케치에 비례하여 정렬되어 복잡한 곡면이나 자유 형상을 보다 직관적으로 만들 수 있습니다.

⚙️ 7. 이미지 → 2D 메커니즘 변환

Picture to Sketch 도구의 2D Mechanism 옵션으로, 교재나 문헌에서 캡처한 메커니즘 이미지를 분석해 직선 링크, 굽은 링크, 롤러, 앵커 등을 스케치 객체로 자동 변환하고,

힌지나 슬라이더 같은 구속조건도 인식해 적용합니다. 이는 기초 연구용 메커니즘 설계 시 특히 유용합니다.

⚙️ 8. 기타 설계 생산성 향상 요소

• Measure 도구는 플래그 숨기기, 최대 치수 확인, 선택 초기화 기능이 추가되었고 소형 화면용 미니 대화상자가 제공됩니다.

• **사용자 정의 환경(Create Environment)**으로 렌더링이나 배경까지 고려한 인컨텍스트 설계가 가능해졌습니다.

• 3DPlay는 이제 단면 뷰, 상세 뷰, 평면 뷰를 주석 세트와 함께 지원해 이해관계자와의 협업이 한층 간편해졌습니다.

⚙️ 9. 렌더링 – 멀티 뷰 렌더링 지원

Render Image 대화상자에서 여러 뷰를 한 번에 렌더링할 수 있게 되어, 사전 설정된 카메라 뷰나 현재 뷰포트를 선택해 일괄 렌더링이 가능합니다.

여러 장면을 각기 렌더링해야 했던 번거로움이 크게 줄었습니다.

⚙️ 10. 추가 FD03 세부 업데이트

• Design Manager에서 선택한 피처로 자동 스크롤되는 Show Feature in Design Manager 옵션이 추가되었습니다.

• 구성요소의 최신 버전을 데이터베이스에서 가져오는 Refresh 명령이 추가되었습니다.

• Lifecycle Unlock 탭에서 다른 사용자에게 잠금 해제 요청을 보낼 수 있습니다.

• 스케치 평면 편집 대화상자에 Flip 버튼이 추가되어 스케치 방향 오류를 바로잡을 수 있습니다.

• 세션 정보 패널을 오른쪽에 고정할 수 있고, 그래픽 영역의 선택/하이라이트 처리 성능과 Sweep 명령의 Geometry End Condition 논리가 향상되었습니다.

⚙️ 11. xDesign 통합 패키지로 전환

SOLIDWORKS xDesign Offer는 앞으로 여러 개의 역할 패키지 대신 하나로 통합된 단일 Role로 제공됩니다.

파라메트릭 모델링, 서브디비전, 시트 메탈, MBD, 구조 설계, 금형 설계, 렌더링 등 핵심 기능은 그대로 유지됩니다.

✨마치며

이번 FD03 업데이트는 7월 5일부터 정식 제공됩니다.

이로써 SOLIDWORKS xDesign은 브라우저 기반 CAD의 편의성과 MBD, XR, AI 기반 자동화 기능을 결합해

협업, 렌더링, 도면 작성까지 폭넓게 아우르는 솔루션으로 거듭나고 있습니다.
